產品中心

產品中心

PRODUCT CENTER

JDZ9-35Q、JDZX9-35G 型電壓互感器
JDZ9-35Q、JDZX9-35G 型電壓互感器
產品分類:20KV-35KV 電流/電壓互感器
電話:0592-6532199
傳真:0592-6531799
郵箱:[email protected]
地址:樂清市經濟開發區緯十二路196-20號
產品詳情

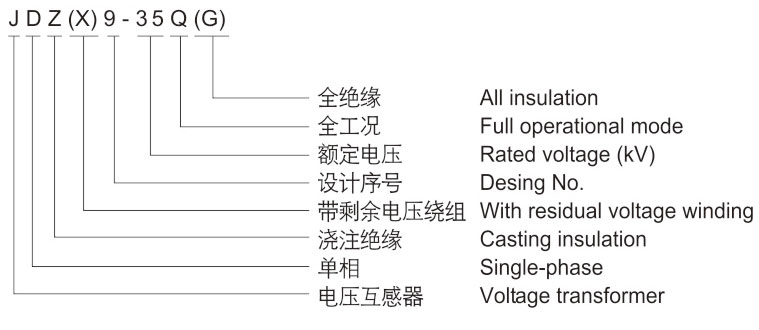

型號含義Type description



技術參數Technical data

型號

Type

額定電壓比

Rated voltage ration (V)

Rated secondary output(VA)

極限輸出

Max.output

(VA)

額定絕緣水平

Rated insulation level  (kV)

備注

Notes

接線圖  Wiring diagram

0.2

0.5

1級

3級

0.2/0.2 0.2/0.5

0.5/0.5

6P





JDZ9-35Q

35000/100



60



120



240



600

/

/

/



800











40.5/95/200







等同

"VKV"

Same

"VKV"

1-圖2

Fiagure 1-2

35000/100/100

/

/

1

/

30/30

40/40

/

500/500

3-圖4

Fiagure 3-4





JDZX9-35G

35000/100/100 √3/ √3     3



30



90



180



500

/

/



100



600

5

Fiagure 5

6

Fiagure 6

35000/100/100/100 √3 / √3/ √3/  3

/

/

1

/

15/15 15/20

45/45

100

300/300

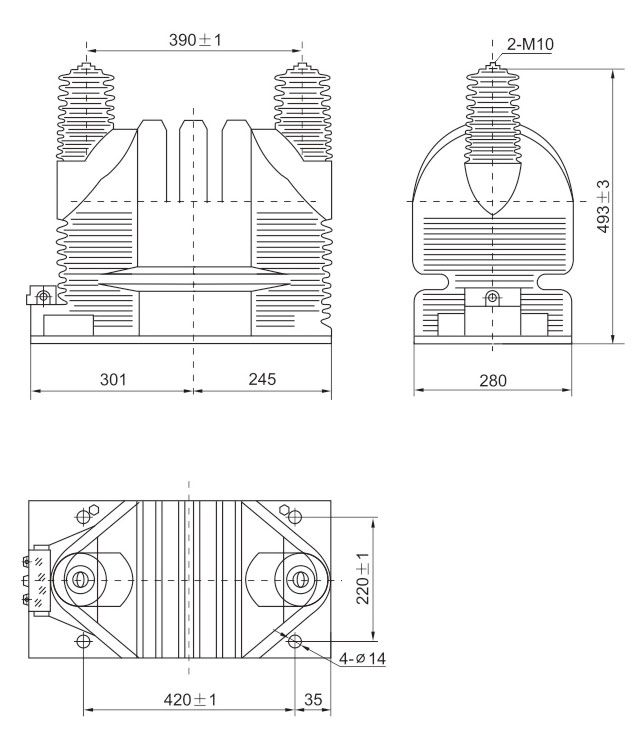

外形及安裝尺寸Overall dimension drawing



接線圖Wiring diagram
